igutex® TX1, ръкавен лагер, mm - TX1SM

igutex® TX1 | Лагер за високи натоварвания до 200 MPa


• До 200 MPa статични и 140 MPa динамични натоварвания
• Износоустойчив и размерно стабилен
• Добра устойчивост към среди
• Без нужда от смазване и поддръжка
• Стандартна гама от склада

Обикновените лагери igutex® TX1 се отличават с много висока товароносимост въпреки високите радиални натоварвания и с добра износоустойчивост. Специалният дизайн осигурява висока стабилност на размерите благодарение на влакното с дълго навиване, докато твърдите смазки позволяват работа без смазка или поддръжка. Високата устойчивост на замърсяване и влияние от околната среда допълва спецификацията на частите.

Типични области на приложение

Агроинженерство
Строителна техника
Тежка техника/промишлено инженерство

Тук можете да намерите още приложения:
Решения за индустрията



Кога да го използвам? Ако постоянно се появяват много високи статични натоварвания За силно натоварени въртеливи движения Когато е необходима устойчивост на температури и устойчивост към среди, в допълнение към много голяма товароносимост.

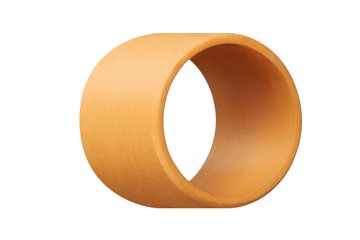

Кога не трябва да се използва? Когато натоварванията са много под 100 MPa iglidur® G, ръкавен лагер, mm iglidur® Q2, ръкавен лагер, mm iglidur® Q, ръкавен лагер, mm За ротационни движения при непрекъсната работа iglidur® W300, ръкавен лагер, mm iglidur® Z, ръкавен лагер, mm iglidur® G, ръкавен лагер, mm За приложения с висока температура и средна натовареност iglidur® X, ръкавен лагер, mm iglidur® J350, ръкавен лагер, mm

Използвайте опциите на филтъра, за да намерите подходящия продукт

Tolerances and measuring system
Монтажната височина и допуските на втулките igutex® зависят от материала и дебелината на стената. Абсорбцията на влага и топлинното разширение са определящи за материала. Втулки с ниска абсорбция на влага могат да бъдат проектирани с минимална хлабина на лагера. Следното важи за дебелината на стената: колкото по-дебела е втулката, толкова по-голяма трябва да бъде хлабината на лагера.
Тестова

процедура Монтаж
Втулките igutex® са лагери с пресова сглобка. Вътрешният диаметър се регулира само след пресоване в отвора за корпус. Пресовото пасване може да бъде до 2% от вътрешния диаметър. Това осигурява сигурно фиксиране на лагер. По този начин аксиалните или радиални измествания в корпуса се избягват надеждно.
iglidur® - монтаж, залепване, механична обработка
